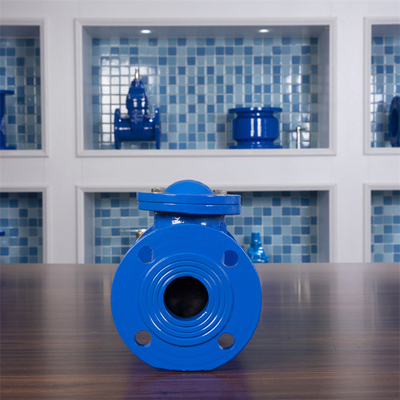

La valvola a sfera è una valvola di ritenuta con la struttura fluida multicanale e multi-cono invertita della multi-palla, pricipalmente composta anteriore e posteriore di corpi di valvola, di palle di gomma, di corpi del cono, ecc.

Il suo principio di lavoro è: la palla di gomma arriva a fiumi la copertura della cupola affinchè un breve colpo realizzi l'apertura e la chiusura della valvola. Quando la pompa idraulica si avvia, le attività dell'acqua aprono la palla di gomma nell'ambito dell'azione di pressione, di modo che i rotoli di gomma della palla alla destra, la sua posizione è riparato dal cono nel corpo di valvola posteriore e la valvola di ritenuta si apre; dopo le fermate della pompa, dovuto le forze di ritorno di pressione di acqua la palla di gomma rotolare a sinistra l'ente di valvola anteriore per chiudere la valvola di ritenuta. La palla di gomma è fatta della sfera d'acciaio vuota e la gomma con buona elasticità può non solo assicurare il sigillamento, ma anche ridurre il danneggiamento del sistema di conduttura durante il processo di chiusura della valvola. Quando la valvola è aperta, il corpo a forma di cono con i fori può riparare la sfera d'acciaio ed eliminare la pressione dell'area di contatto fra la palla di gomma ed il corpo a forma di cono, di modo che il contatto è contatto di superficie e la perdita idraulica causata tramite la vibrazione della palla di gomma nel corpo di valvola è ridotta.

La palla di gomma è fatta della sfera d'acciaio vuota e la gomma con buona elasticità può assicurare il sigillamento e ridurre il danneggiamento del sistema di conduttura durante il processo di chiusura della valvola. Il cono con i fori ripara la sfera d'acciaio quando la valvola è aperta ed elimina la pressione sulla superficie di contatto fra la palla di gomma ed il cono, stabilendo il contatto della superficie di contatto, riducente la perdita idraulica causata tramite la vibrazione della palla di gomma nella valvola. Nei grandi sistemi di conduttura, l'uso delle valvole di ritenuta sferiche di quattro-flusso o di tre-flusso può sostituire la grande struttura del piatto della valvola, ridurre il peso del piatto della valvola e rende al canale di flusso interno una struttura porosa indipendente. La palla è disposta in ogni foro ed il liquido è dentro nel corso dell'entrare nel corpo di valvola ed il processo di uscita, vanno il loro proprio modo, senza interferire a vicenda, ridurre la forza di impatto e la vibrazione durante il processo di chiusura della valvola, ridurre il rumore e completamente eliminare il guasto corrente della palla. Non ci sono parti unite nella valvola a sfera multicanale (l'esistenza dell'asse e della boccola, là è movimento meccanico non relativo di attrito, rispetto alla valvola di ritenuta dell'oscillazione, non c'è parte d'uso, ha un tempo di impiego più lungo e non c'è lavoro di manutenzione.

Circostanze e materiali tecnici:

1. La lunghezza della struttura si conforma ad en 558-1, la serie di base 48 (BACCANO 3202 F6)
2. il collegamento della flangia si conforma ad en 1092-2
3. guarnizione molle
4. puntiglioso
5. temperatura applicabile: -20℃~120℃
6. corpo di valvola: ghisa/ferro duttile
7. palla: Pacchetto di EPDM
8. dimensione applicabile: DN50~DN800

Diagramma della struttura di prodotto e dimensioni principali:
