Dettagli:
|
Tipo:: | Filtro duttile del ferro Y | Dimensione del porto:: | DN100/DN150 |
---|---|---|---|
Materiale:: | wate, acqua di rubinetto, olio, alimento, VAPORE | materiale del corpo:: | QT400 |
Temperatura dei media: | Bassa temperatura, temperatura normale | Pressione:: | PN16 |
Evidenziare: | PN16 filtro duttile dal ghisa Y,Filtro dal ghisa del morsetto della scanalatura Y,Tipo filtro di DN150 Y da acqua |

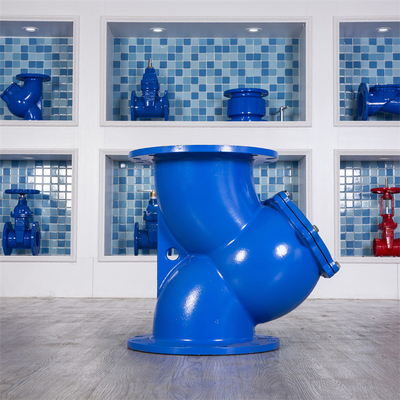

il filtro Y tipo è un dispositivo indispensabile sulla conduttura per il trasporto del medium. È installato solitamente all'estremità dell'entrata della valvola di riduzione della pressione, della valvola di limitazione della pressione, della valvola fissa del livello dell'acqua o dell'altra attrezzatura per eliminare le impurità nel medium per proteggere le valvole e le attrezzature. uso normale. Quando il liquido entra nella cartuccia di filtro con un determinato filtro da dimensione, le sue impurità sono bloccate ed il filtrato pulito è scaricato dallo sbocco del filtrante. Quando pulire è richiesta, eliminare appena la cartuccia di filtro staccabile e ricaricarla dopo l'elaborazione. Sì, il filtro Y tipo ha le caratteristiche della struttura avanzata, di piccola resistenza e di scarico di acque luride conveniente. Il medium adatto del filtro Y tipo può essere l'acqua, petrolio e gas. Generalmente, la rete dell'acqua è maglia 18-30, la rete di ventilazione è maglia 10-100 e la rete dipassaggio è maglia 100-480.
Principi generali della selezione del filtro:
1. diametro dell'esportazione e dell'importazione:
In linea di principio, l'entrata ed il diametro dello sbocco del filtro non dovrebbero essere più piccoli del diametro dell'entrata della pompa di corrispondenza, che è generalmente la stessa del diametro della conduttura dell'entrata.
2. pressione nominale:
Determini la valutazione di pressione del filtro secondo il più alta pressione possibile nella linea del filtro.
3. selezione del numero dei fori:
La considerazione principale è la dimensione delle particelle delle impurità da intercettare, che è determinata secondo i requisiti trattati del processo medio. Per la dimensione delle particelle che può essere intercettata dalle reti metalliche di varie specifiche, riferisca prego alla tavola «specifiche del filtro».
4. materiale del filtrante:
Il materiale del filtro è generalmente lo stesso di quello della conduttura trattata collegata. Per gli stati differenti di servizio, il filtro di ghisa, il acciaio al carbonio, l'acciaio bassolegato o l'acciaio inossidabile possono essere considerati.
Materiale:
Corpo | Ferro di Grey Cast Iron /Ductile |
Cofano | Ferro di Grey Cast Iron /Ductile |
Spina | Acciaio al carbonio |
Schermo Fliter | Acciaio inossidabile |
filtro y tipo (puntiglioso) | spessore della flangia | cerchio esterno della flangia | lunghezza della struttura | altezza di linea di galleggiamento | diametro di linea di galleggiamento | Altezza | diametro dello schermo | lunghezza del filtro | apertura del filtro | distanza concentrare del filtro |
DN50 | 17 | 160 | 125 | 1,5 | 100 | 185 | 48 | 85 | 2 | 4 |
DN65 | 17 | 180 | 145 | 1,5 | 118 | 210 | 60 | 95 | 2 | 4 |
DN80 | 17 | 190 | 160 | 2 | 132 | 242 | 68 | 116 | 2 | 4 |
DN100 | 17 | 215 | 180 | 2 | 154 | 265 | 82 | 137 | 2 | 4 |
DN125 | 240 | 210 | 2 | 172 | ||||||
DN150 | 280 | 240 | 2 | 217 | 113 | 165 | 3 | 5 | ||
DN200 | 20 | 335 | 295 | 2 | 262 | |||||
DN250 | 24 | 2,5 | 307 |
filtro y tipo (riduttore diametro) | spessore della flangia | cerchio esterno della flangia | lunghezza della struttura | altezza di linea di galleggiamento | diametro di linea di galleggiamento | Altezza | diametro dello schermo | lunghezza del filtro | apertura del filtro | distanza concentrare del filtro | peso | lunghezza |
DN50 | 12,5 | 156 | 201 | 2 | 102 | 185 | 48 | 85 | 2 | 4 | 4,5 | 205 |
DN65 | 12 | 175 | 217 | 2 | 123 | 210 | 60 | 95 | 2 | 4 | 6,5 | 220 |
DN80 | 14 | 190 | 247 | 2 | 134 | 242 | 68 | 116 | 2 | 4 | 8 | 250 |
DN100 | 14,5 | 209 | 293,5 | 2 | 157 | 265 | 82 | 137 | 2 | 4 | 10,5 | 298 |
DN125 | 20 | 240 | 14 | 315 | ||||||||
DN150 | 24 | 280 | 335 | 113 | 165 | 2 | 5 | 19 | 350 | |||
DN200 | 24 | 335 | 405 | 34 | 410 | |||||||
DN250 | 24 | 405 | 460 | 58 | 525 | |||||||
DN300 | 24 | 460 | 520 | 80 | 605 | |||||||
DN350 | 25 | 520 | 580 | 98 | 627 | |||||||
DN400 | 27 | 580 | 126 | 630 |
La fabbrica della valvola di Fengbao è una fabbrica dell'entità con esperienza professionale di produzione e la tecnologia di fabbricazione professionale. La società aderisce alla filosofia di affari «di servizio indirizzato al cliente, orientato a qualità, attento», integra tutti i tipi di risorse professionali di vantaggio e crea i prodotti redditizi. La società ha un gruppo eccellente di R & S, dedicato a creare i prodotti in maniera fidata. Novità di ricerca e creare nuova marca.
Il gruppo del centro ha riunito i professionisti con esperienza di R & S del prodotto, di produzione e di operazione. La società attribuisce la grande importanza alla crescita dei suoi impiegati mentre cresce e lungamente è stata impegnata nella coesione e nel miglioramento del loro senso di responsabilità, livello tecnico e conoscenza professionale. La società fornisce le opportunità e le piattaforme dello sviluppo per ogni impiegato eccellente, fornisce l'addestramento del sistema ed il meccanismo standardizzati di promozione ed aiuta gli impiegati a migliorare e svilupparsi nel loro proprio campo del lavoro.
I prodotti della società pricipalmente sono descritti dal prezzo appropriato, dalla qualità eccellente e dall'alta prestazione costata. Ricerca e sviluppo indipendenti della società, produzione, produzione unica, raggiungere la qualità di prima classe e favorito dalla maggior parte dei clienti!
Q1. Posso avere un ordine del campione per la valvola? | : Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili. |
Q2. Avete di limite di MOQ per ordine della valvola? | : MOQ basso, 1pc per il controllo del campione è disponibile |
Q3. Come spedite le merci e quanto tempo prendete per arrivare? | : Spediamo solitamente dal mare. Richiede solitamente i 30 giorni per arrivare. Linea aerea che spedisce anche facoltativo. |
Q4. Come continuare un ordine per la valvola? | : In primo luogo conosciamo i vostri requisiti o applicazione. Secondariamente citiamo secondo i vostri requisiti o i nostri suggerimenti. In terzo luogo il cliente conferma i campioni ed i posti depositano per ordine convenzionale. In quarto luogo sistemiamo la produzione. |
Q5: Siete norma dei prodotti? | : Il nostro modello è standard, se avete richiesta specifica, pls ci dice. |
Q6: Avete interesse fare i nostri propri oggetti di progettazione? | : Assolutamente! Abbiamo grande interesse. |
