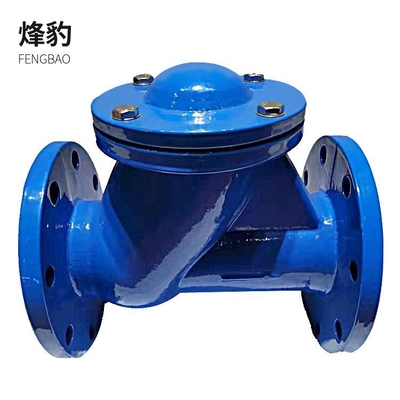

Duttile di DIN3202-F6 DN300mm Pn10 ghisa la valvola di Gray Non Return Swing Check con l'estremità della flangia

descrizione di prodotto

1. Valvola di ritenuta dell'oscillazione: Il disco della valvola di ritenuta dell'oscillazione è a forma di disco e gira intorno all'asse del passaggio della sede valvola. Poiché il passaggio nella valvola è migliorato, la resistenza di flusso è più piccola di quella della valvola di ritenuta dell'ascensore. È adatto ad occasioni di grande diametro con il tasso di flusso debole ed a cambiamenti rari nel flusso, ma non è adatto a flusso pulsante e la sua prestazione di sigillatura non è buona quanto quella di tipo di sollevamento. La valvola di ritenuta dell'oscillazione è divisa in tre tipi: tipo del unico lobo, tipo del doppio lobo e tipo del multi-lobo. Queste tre forme pricipalmente sono divise secondo il diametro della valvola.
Valvola di ritenuta calma
Valvola di ritenuta calma
2. valvola di ritenuta di sollevamento: una valvola di ritenuta di cui il disco fa scorrere lungo la linea centrale verticale del corpo di valvola. Le valvole di ritenuta di sollevamento possono essere installate soltanto sulle condutture orizzontali. Per le valvole di ritenuta di diametro basso ad alta pressione, il disco può essere fatto delle palle. La forma del corpo di valvola della valvola di ritenuta dell'ascensore è la stessa di quella della valvola di globo (può essere usata in comune con la valvola di globo), in modo dal suo coefficiente di resistenza fluido è più grande. La sua struttura è simile alla valvola di globo ed il corpo ed il disco di valvola sono lo stesso della valvola di globo. La parte superiore del disco della valvola e la parte inferiore del cofano sono lavorate con le maniche della guida. La guida del disco della valvola può essere sollevata ed abbassata liberamente nella guida della guida della valvola. Quando il medium scorre a valle, il disco della valvola è aperto dalla spinta del medium. Cade verticalmente sulla sede valvola per impedire il flusso inverso del medium. La direzione dell'entrata e dei canali di scarico medi della valvola di ritenuta diritta dell'ascensore è perpendicolare alla direzione del canale della sede valvola; la valvola di ritenuta verticale dell'ascensore ha la stessa direzione dell'entrata e dei canali di scarico medi come il canale della sede valvola e la sua resistenza di flusso è più piccola di quella del tipo diritto.
3. valvola di ritenuta del disco: una valvola di ritenuta in cui il disco gira intorno all'asse del perno nella sede valvola. La valvola di ritenuta del disco ha una struttura semplice e può essere installata soltanto sulle condutture orizzontali con la prestazione di sigillatura difficile.
4. valvola di ritenuta della conduttura: una valvola in cui gli scorrevoli del disco della valvola lungo la linea centrale del corpo di valvola. La valvola di ritenuta della conduttura è una nuova valvola. È piccola nella dimensione, nella luce nel peso ed in buon nella tecnologia della trasformazione. È una delle direzioni dello sviluppo della valvola di ritenuta. Tuttavia, il coefficiente di resistenza fluido è leggermente più grande di quello della valvola di ritenuta dell'oscillazione.
5. valvola di ritenuta di compressione: Questo genere di valvola è usato come valvola per il taglio dell'acqua e del vapore di alimentazione della caldaia. Ha la funzione completa della valvola della valvola di ritenuta e di globo dell'ascensore o della valvola di angolo.
Inoltre, ci sono alcune valvole di ritenuta che non sono adatte ad installazione dello sbocco della pompa, quali la valvola d'aspirazione, il tipo della molla, il tipo di Y, ecc.


Materiale:
